Подъемник FREE swing

Версия для печати
Подъемник FREE swing
Подъемник FREE swing
Полезные ссылки для скачивания:

Техническое описание:

Откидной подъемный механизм

- Большой ассортимент для фасадов среднего и большого размера;
- подъемник легко поднимает фасад вверх, при этом применение карниза не препятствует открыванию;
- фиксация фасада в любом положении;
- мягкое и бесшумное закрывание;
- доступны три длины штанг поперечной стабилизации (900, 1200, 1800 мм);
- надежное крепление благодаря встроенным евровинтам;
- останавливается в любом положении;
- широкий диапазон регулировок;
- повышенный срок эксплуатации;
- индивидуальная упаковка каждого комплекта.

Стандартная комплектация:
- механизм правый (без крышки) - 1 шт.
- механизм левый (без крышки) - 1 шт.
- крепление к фасаду - 2 шт.
- втулка крепления штанги - 2 шт.

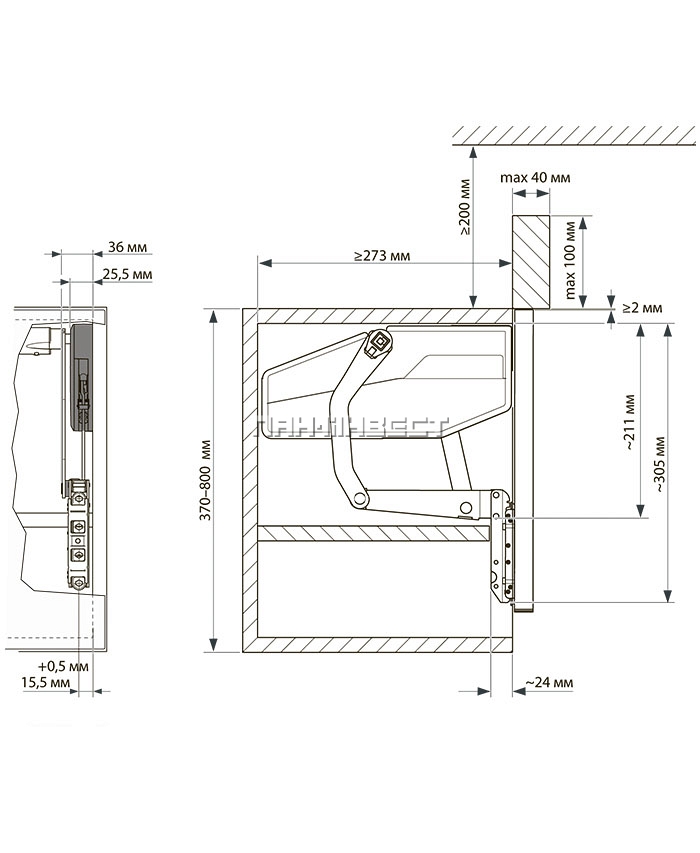

- монтажная схема / шаблон - 1 шт.




Основные параметры

ТАБЛИЦА ВЕСА ФАСАДА (КГ) НА КОМПЛЕКТ ФУРНИТУРЫ

НаименованиеЗначение
Наименование: подъемник FREE swing
Параметры:
       Высота каркаса, мм       Вес фасада, кг
Тип механизма        Артикул
3701,80-4,00
S127 1923 0006
6,40-6,50
S427 1926 0006
5,20-10,30
S727 1929 0006
4001,80-3,90S127 1923 0006
3,30-6,30
S427 1926 0006
5,00-10,00
S727 1929 0006
4501,90-3,70
S127 1923 0006
3,20-6,10
S427 1926 0006
4,80-9,40S727 1929 0006
5001,90-3,50S127 1923 0006
3,00-5,80
S427 1926 0006
4,5-8,90
S727 1929 0006
5002,50-5,90
S227 1924 0006
5,00-10,00S527 1927 0006
8,20-15,19
S827 1930 0006
5502,50-5,60
S227 1924 0006
4,80-9,60
S527 1927 0006
7,80-15,20
S827 1930 0006
6002,50-5,30S227 1924 0006
4,70-9,30
S527 1927 0006
7,50-14,50
S827 1930 0006
6702,50-4,80S227 1924 0006
4,50-8,80
S527 1927 0006
7,00-13,50
S827 1930 0006
6703,20-6,50
S327 1925 0006
5,70-11,30
S627 1928 0006
8,50-17,10
S927 1931 0006
7003,10-6,30
S327 1925 0006
5,60-11,10
S627 1928 0006
8,40-16,70
S927 1931 0006
7503,00-6,00
S327 1925 0006
5,40-10,70
S627 1928 0006
8,20-16,00
S927 1931 0006
8002,90-5,70
S327 1925 0006
5,30-10,30
S627 1928 0006
8,00-15,30
S927 1931 0006
Производитель:  Kesseböhmer (Германия)


ДОПОЛНИТЕЛЬНО ЗАКАЗЫВАЮТСЯ:

    Артикул         Наименование
Внешняя ширина
каркаса, мм
Длина штанги, мм
27 1820 7035комплект крышек декоративных (2 шт.), цвет - серый

27 1820 9966комплект крышек декоративных (2 шт.), цвет - белый

27 1920 0038
штанга900
774
27 1922 003812001074
27 1941 003818001674
27 1687 0006комплект креплений к алюминиевой рамке
 20х20 мм
