InnoTech – высота 54 мм (N)


Версия для печати
InnoTech – высота 54 мм (N)
InnoTech – высота 54 мм (N)
Цвет: Серебистый

Техническое описание:

Используется преимущественно в шкафах под духовкой и индукционной варочной панелью.

Полное и частичное выдвижение.
Плавное скольжение при любой нагрузке.
Система "самоочистки "направлющих.
Снятие и установка фасада без инструмента.
Удобная регулировка.
Возможность установки различных внутренних организаций.
Надёжное полимерное покрытие.
Единая цветовая концепция, все комплектующие сочетаются по цвету.
Качество продукции подтверждено сертификатами LGA.



Варианты использования:


    полного выдвижения                      полного выдвижения           полного выдвижения
    частичного выдвижения


Основные параметры

НаименованиеЗначение
Цвет: серебристый
Параметры:

 Артикул

        Длина, мм
   I-N470 470

Гарантированный срок эксплуатации:  30 лет
Динамическая нагрузка:  25 кг - частичное выдвижение
30 кг - полное выдвижение
Комплектация:  2 направляющие Quadro (соответствующие)
2 боковины InnoTech высотой 54 мм
2 декоративные заглушки с логотипом Hettich
2 держателя задней стенки 54 мм
2 крепления фасада
1 комплект Push to open Silent 2.0 для InnoTech
Производитель:  Hettich (Германия)

комплектуется только для системы Push to open Silent

          Продольное сечение
  Silent System
Push to open Push to open Silent

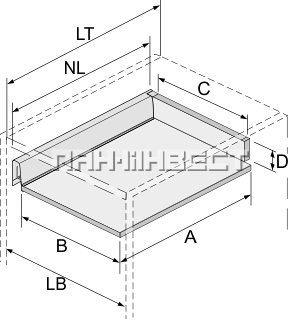

          Размеры для раскроя дна и задней стенки


KD, мм18
EB, мм  10,5












Толщина дна задней стенки 16 мм.
При использовании материала толщиной 18 мм необходима фрезеровка дна по длине с двух сторон - на глубину 2 мм и ширину 21 мм





А,мм NL+10
B, мм LB - 72,5
С, мм LB - 84
D, мм
53






jhdfg
Высота
ящика
Высота задней
стенки D, мм
M65,5
B144
D176










Система выдвижных ящиков InnoTech: сборка, установка и настройка
