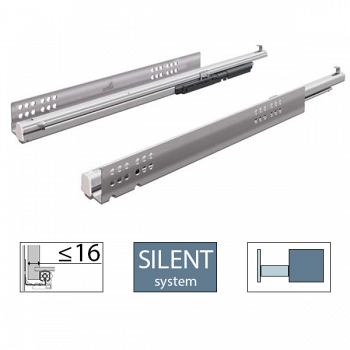

Направляющие Quadro V6 полного выдвижения с демпфером Silent System, EB 20 (толщина боковины до 16 мм)

Каталоги:

Насадной монтаж с фиксатором и регулировкой по высоте без инструмента.

Встроенный демпфер Silent System.

Встроенный подъемный фиксатор.

Подходит для выдвижных ящиков с боковиной толщиной до 16 мм.

Нагрузочная способность до 30 кг соответствует стандарту EN 15338, уровень 3.

Оцинкованная сталь.

Артикул левая правая		Номинальная длина / длина ящика NL, мм	Минимальная глубина корпуса KT, мм	Расстояние b1, мм	Расстояние b2, мм	Расстояние C, мм	Расстояние D, мм
9236873	9236874	Номинальная длина / длина ящика NL, мм	Минимальная глубина корпуса KT, мм	Расстояние b1, мм	Расстояние b2, мм	Расстояние C, мм	Расстояние D, мм	250	265
9236875	9236876	300	315	192		255	45
9236878	9236879	350	365	192		305	45
9231172	9231173	400	415	224		355	45
9231237	9231238	450	465	256		405	45
9236880	9236881	500	515	288	224	455	45

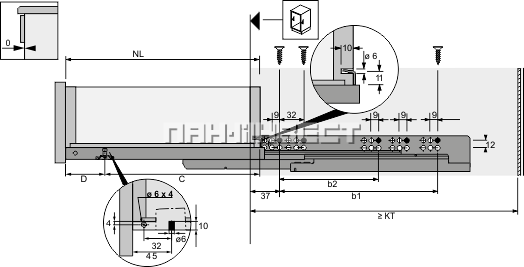

Монтажная схема
