Направляющие Quadro 25 частичного выдвижения c механизмом открывания Push to open, EB 23 (толщина боковины до 19 мм)

Версия для печати
Направляющие Quadro 25 частичного выдвижения c механизмом открывания Push to open, EB 23 (толщина боковины до 19 мм)

Техническое описание:

Надвижной монтаж с фиксатором и регулировкой по высоте без инструмента.
Встроенный механизм открывания Push to open.
Подходит для выдвижных ящиков с боковиной толщиной до 19 мм.
Концепция единой платформы: идентичные размеры корпуса, выдвижного ящика и передней панели для направляющих Quadro частичного и полного выдвижения с надвижным монтажом.
Нагрузочная способность до 25 кг соответствует стандарту EN 15338, уровень 3.
Оцинкованная сталь.


Основные параметры

Артикул
левая            правая
Номинальная длина / длина ящика NL, ммМинимальная глубина корпуса KT, ммПотеря движения EL, ммРасстояние между отверстиями b1, мм
92127179212718300 313 50 160
92127199212720 350 363 62 192
92127239212724400 413 74 224
92127259212726 450 463 86 256
92127279212728500 51398 288

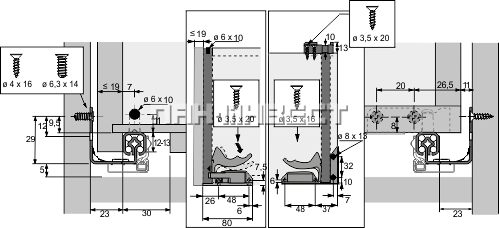

Монтажная схема
