Направляющие Quadro V6 полного выдвижения c механизмом открывания Push to open, EB 20 (толщина боковины до 16 мм)
Направляющие Quadro V6 полного выдвижения c механизмом открывания Push to open, EB 20 (толщина боковины до 16 мм)
Техническое описание:
Надвижной монтаж с фиксатором и регулировкой по высоте без инструмента.Встроенный механизм открывания Push to open.Подходит для выдвижных ящиков с боковиной толщиной до 16 мм.Концепция единой платформы: идентичные размеры корпуса, выдвижного ящика и передней панели для направляющих Quadro частичного и полного выдвижения с надвижным монтажом.Нагрузочная способность доя 30 кг соответствует стандарту EN 15338, уровень 3.Оцинкованная сталь.Основные параметры
| Артикул
левая правая | Номинальная длина / длина ящика NL, мм | Минимальная глубина корпуса KT, мм | Расстояние между отверстиями b1, мм | Расстояние между отверстиями b2, мм | |
|---|---|---|---|---|---|
| 250 | 263 | 142 | - | ||
| 300 | 313 | 192 | - | ||
| 320 | 333 | 192 | - | ||
| 350 | 363 | 192 | - | ||
| 380 | 393 | 224 | - | ||
| 400 | 413 | 224 | - | ||
| 420 | 433 | 224 | - | ||
| 450 | 463 | 256 | - | ||
| 480 | 493 | 256 | - | ||
| 500 | 513 | 288 | 224 | ||
| 520 | 533 | 288 | 224 | ||
| 550 | 563 | 288 | 224 | ||

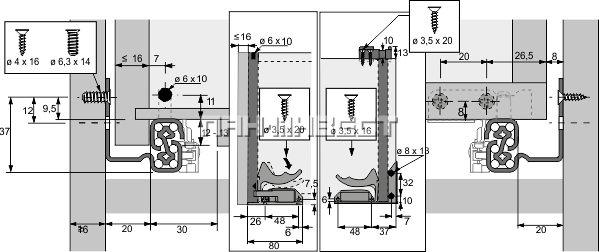

| Монтажная схема |
|---|
 |
 |
