Направляющие Quadro 25 SFP с Push to open ч\в, для деревянных ящиков (под 18) Под синхронизацию
Направляющие Quadro 25 SFP с Push to open ч\в, для деревянных ящиков (под 18) Под синхронизацию
Техническое описание:
Надвижной монтаж с фиксатором и регулировкой по высоте без инструмента.Встроенный механизм открывания Push to open.Подходит для выдвижных ящиков с боковиной толщиной до 18 мм.Концепция единой платформы: идентичные размеры корпуса, выдвижного ящика и передней панели для направляющих Quadro частичного и полного выдвижения с надвижным монтажом.Нагрузочная способность до 25 кг соответствует стандарту EN 15338, уровень 3.Оцинкованная сталь.Основные параметры
| Артикул
левая правая | Номинальная длина / длина ящика NL, мм | Минимальная глубина корпуса KT, мм | Потеря движения EL, мм | Расстояние между отверстиями b1, мм | |
|---|---|---|---|---|---|
| 300 | 313 | 50 | 160 | ||
| 350 | 363 | 62 | 192 | ||
| 400 | 413 | 74 | 224 | ||
| 450 | 463 | 86 | 256 | ||
| 500 | 513 | 98 | 288 | ||
| 550 | 563 | 98 | 320 | ||

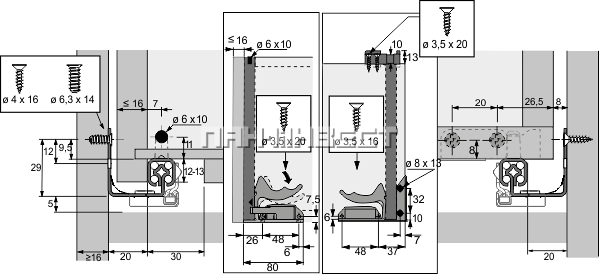

| Монтажная схема |
|---|
 |
 |
