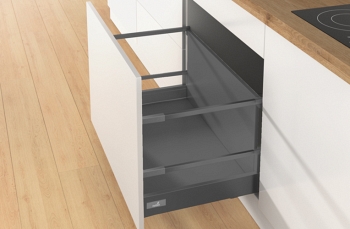

Atira – высота 176-500 мм (F+) c держателем дополнительного релинга
Atira – высота 176-500 мм (F+) c держателем дополнительного релинга
Atira – высота 176-500 мм (F+) c держателем дополнительного релинга
Atira – высота 176-500 мм (F+) c держателем дополнительного релинга
Atira – высота 176-500 мм (F+) c держателем дополнительного релинга
Прайс-каталог Hettich:
Техническое описание:
Дизайн с отточенными контурами - современный стиль и четкие прямые формы боковин, в сочетании с квадратным релингом.
Полное и частичное выдвижение.
Плавное скольжение при любой нагрузке. Система "самоочистки" направляющих.Снятие и установка фасада без инструмента. Удобная регулировка. Возможность установки различных внутренних организаций. Надёжное полимерное покрытие.Единая цветовая концепция, все комплектующие сочетаются по цвету.Качество продукции подтверждено сертификатами LGA.
Варианты использования:
полного выдвижения полного выдвижения полного выдвижения
частичного выдвижения
Основные параметры
| Наименование | Значение | ||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

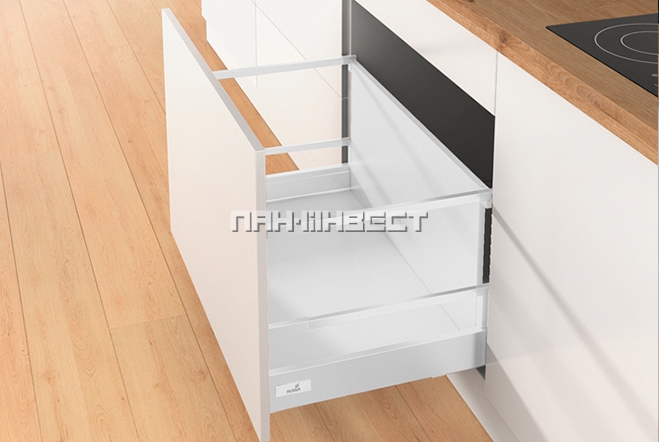

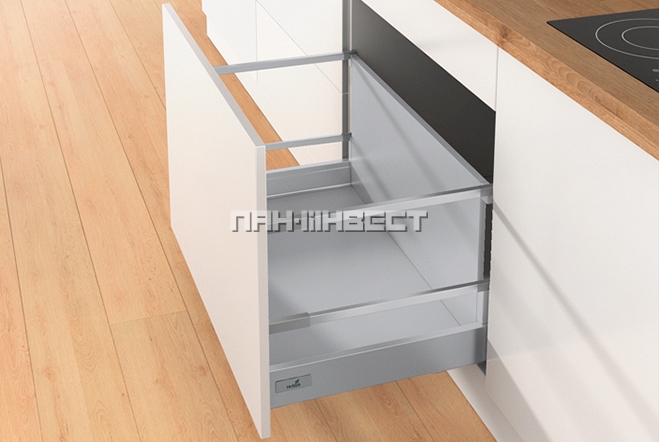

| Цвет: | серебристый, белый, антрацит | ||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||
| Гарантированный срок эксплуатации: | 30 лет | ||||||||||||||||||||||||||||||||||||||||||||||||
| Динамическая нагрузка: | 25 кг - частичное выдвижение
30 кг - полное выдвижение | ||||||||||||||||||||||||||||||||||||||||||||||||
| Комплектация: | 2 направляющие Quadro (соответствующие)
2 боковины Atira высотой 70 мм 2 декоративные заглушки с логотипом Hettich 2 держателя задней стенки 144 мм (B) 2 держателя дополнительно релинга 2 крепления фасада 4 релинга 4 крепления релинга к фасаду 1 комплект Push to open Silent 2.0 для Atira* | ||||||||||||||||||||||||||||||||||||||||||||||||
| Производитель: | Hettich (Германия) | ||||||||||||||||||||||||||||||||||||||||||||||||
* комплектуется только для системы Push to open Silent

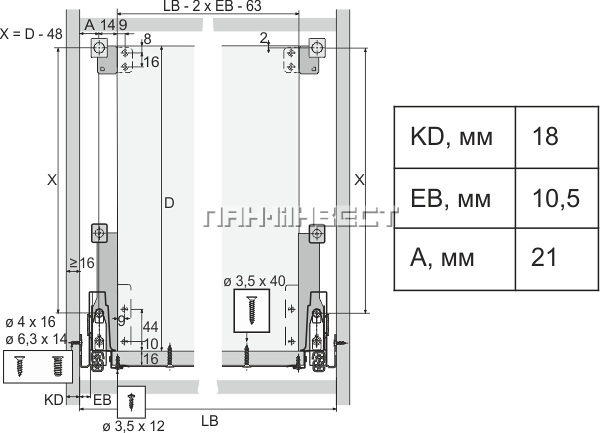

| Продольное сечение
| ||
| Silent System
| Push to open | Push to open Silent |
 |  |  |

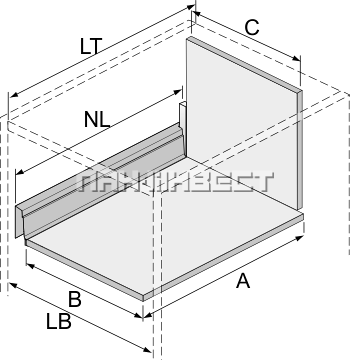

| Размеры для раскроя дна и задней стенки
| |||||||||||||||||||
|
Толщина дна задней стенки 16 мм.
При использовании материала толщиной 18 мм необходима фрезеровка дна по длине с двух сторон - на глубину 2 мм и ширину 21 мм
 |
jhdываывапрфваф fg | |||||||||||||||||
| Система выдвижных ящиков Atira: сборка, установка и настройка | ||
