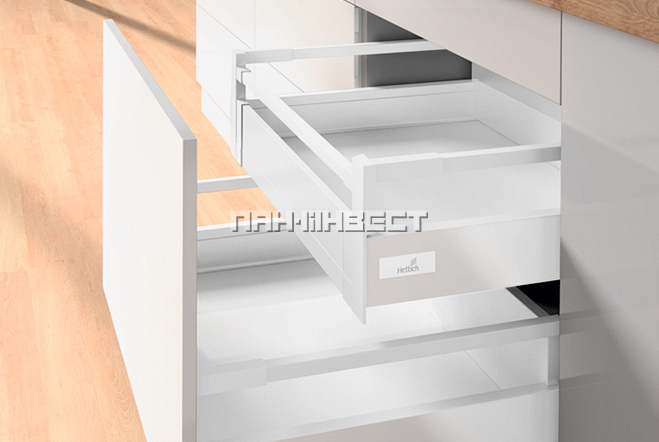

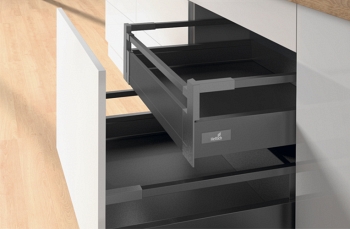

Внутренний ящик Atira 100, высота 144 мм (B)
Внутренний ящик Atira 100, высота 144 мм (B)
Внутренний ящик Atira 100, высота 144 мм (B)
Внутренний ящик Atira 100, высота 144 мм (B)
Внутренний ящик Atira 100, высота 144 мм (B)
Прайс-каталог Hettich:
Техническое описание:
Дизайн с отточенными контурами - современный стиль и четкие прямые формы боковин, в сочетании с квадратным релингом.
Полное и частичное выдвижение.
Плавное скольжение при любой нагрузке. Система "самоочистки"направляющих.Снятие и установка фасада без инструмента. Удобная регулировка. Возможность установки различных внутренних организаций. Надёжное полимерное покрытие.Единая цветовая концепция, все комплектующие сочетаются по цвету.Качество продукции подтверждено сертификатами LGA.
Варианты использования:
полного выдвижения полного выдвижения полного выдвижения
частичного выдвижения
Основные параметры
| Наименование | Значение | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Цвет: | серебристый, белый, антрацит | ||||||||||||||||||||||||
| |||||||||||||||||||||||||
| Гарантированный срок эксплуатации: | 30 лет | ||||||||||||||||||||||||
| Динамическая нагрузка: | 25 кг - частичное выдвижение
30 кг - полное выдвижение | ||||||||||||||||||||||||
| Комплектация: | 2 направляющие Quadro (соответствующие)
2 боковины Atira высотой 70 мм 2 декоративные заглушки с логотипом Hettich 2 держателя задней стенки 144 мм (B) 1 комплект крепления передней панели (B) 1 м.п. передней панели (max ширина корпуса 1100 мм)* 2 релинга для внутреннего ящика 1 м.п. поперечнего релинга (max ширина корпуса 1100 мм) 1 комплект Push to open Silent 2.0 для Atira** | ||||||||||||||||||||||||
| Производитель: | Hettich (Германия) | ||||||||||||||||||||||||
* если ширина корпуса превышает 1100 мм, необходимо приобрести переднюю панель длиной 2 м.п.
** комплектуется только для системы Push to open Silent
| Продольное сечение
|
| Push to open / Silent System / Push to open Silent v2.0
|
 |
| Размеры для раскроя дна и задней стенки
| ||||||||||||||||||||||||||||||||||||||||||||
|
Толщина дна задней стенки 16 мм.
При использовании материала толщиной 18 мм необходима фрезеровка дна по длине с двух сторон - на глубину 2 мм и ширину 21 мм
 |
